Robot que coloca el auge automáticamente la máquina del hormigón proyectado

Información básica.

N º de Modelo.	KNL5160TPJ
Productividad	8 cbm/h
Altura de alimentación	1370 mm
Amplitud vibratoria	Bomba de hormigón de remolque con potencia eléctrica o diésel
Certificación	ISO9001: 2000, CE, BV
Condición	Nuevo
Color	como tu opción
Marca	Maquinaria Saintyol Dawin
Fuerza	Eléctrico, diésel o generador
Palabra clave	Bomba de hormigón proyectado
Sistema de lubricación	Lubricación multipunto completamente automática
Servicio posventa proporcionado	Ingenieros disponibles para dar servicio a maquinaria en el extranjero
Bombas de aceite principales	La alemana Hawe, la Rexroth Series y la japonesa Kawasaki.
Paquete de transporte	Paquete de exportación estándar
Especificación	CE ISO
Marca comercial	Saintyol DAWIN
Origen	Qingdao Shandong
Código hs	84134000
Capacidad de producción	80 juegos. /Mes

Descripción del Producto

Máquina de proyección de hormigón con brazo robótico de exportación En la actualidad, la máquina de proyección de hormigón se divide en dos tipos: máquina de proyección de hormigón seco y máquina de proyección de hormigón húmedo. Ambas se utilizan comúnmente para verter estructuras de paredes delgadas como revestimientos de túneles, paredes y techos. como capa de cobertura de la estructura de acero. La máquina de pulverización en seco mezcla cemento, arena y grava en un estado seco y uniforme, un método para comprimir el aire para entregar los materiales a la boquilla donde se mezclan con agua a presión para verter; debe ser operado por personal capacitado y el tamaño de las partículas no debe ser demasiado grande; sin embargo, como se requieren grandes cantidades de cemento y la velocidad del chorro es grande, lo que provoca una grave contaminación por polvo y rebote, su uso está restringido. La máquina pulverizadora entrega concreto bien mezclado a la boquilla mediante transporte y bombeo, y se agrega aire comprimido en la salida de la bomba de entrega, lo que hace que los materiales y el aire se integren completamente entre sí en la tubería, de modo que los materiales perfundidos se vuelvan más uniformes. Además, se rocía acelerador sobre la boquilla para hacer que los materiales se solidifiquen rápidamente y reducir la tasa de rebote. Además, su eficiencia de trabajo es mayor que la de la máquina de pulverización en seco ya que la mezcla de materiales se puede controlar fácilmente. La máquina de pulverización en húmedo se utiliza ampliamente para operaciones de pulverización de hormigón en lugares como minas, túneles, alcantarillas, ferrocarriles, proyectos hidroeléctricos e ingeniería subterránea. y revestimiento.

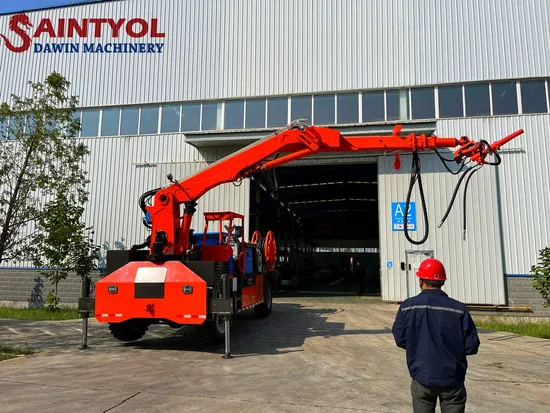

Robot Placing Boom Automatically Shotcrete Machine

Características principales de la máquina de pulverización en húmedo tipo bomba hidráulica
El sistema es más confiable y la capacidad de entrega es estable al adoptar el bombeo hidráulico. Tiene un gran volumen de entrega, larga distancia de entrega y alta eficiencia de construcción. El hormigón proyectado es de alto rendimiento y resistencia, además de ser denso y homogéneo. PLC. La bomba de aceite principal adopta una bomba de pistón de caudal variable y potencia constante; y la cantidad de entrega, que se puede ajustar libremente según las necesidades, se controla mediante PLC. El electrodo de revestimiento de tuberías de alta resistencia, la placa de desgaste y el anillo de corte están incrustados con una aleación dura de alta resistencia, lo que no solo mejora la resistencia al desgaste, sino que también aumenta la vida útil de las piezas. Está equipado con una bomba de lubricación eléctrica multipunto. Y junto con el control automático y efectivo de la cantidad y el tiempo de llenado de grasa, contribuyen al hecho de que la vida útil de las piezas de desgaste aumenta de manera efectiva. El enfriamiento por aire evita los daños causados por el enfriamiento por agua en invierno. El acelerador se agrega y controla mediante una bomba dosificadora de uso doméstico. Marca famosa, que logra mediciones precisas y realiza una regulación continua de la velocidad. El daño a la salud del operador se reduce al reducir la concentración de polvo al lado de la máquina y de la boquilla. El diseño humanizado del producto facilita la operación y el mantenimiento, y también garantiza la confiabilidad de manera efectiva. Configuración de la máquina de pulverización húmeda de bombeo hidráulico: Sistema de alimentación: adopta un motor y un motor diésel de una marca famosa en el país. Bomba de aceite principal: adopta una bomba de émbolo variable, que garantiza el funcionamiento estable y confiable del sistema, mientras que su función de alivio de sobrepresión realiza la protección efectiva de la bomba principal y el motor.Sistema de lubricación: adopta una lubricación separada de cinco puntos, y la lubricación "punto a punto" garantiza que las piezas críticas no se desgastarán, aumentando así su vida útil.Bomba dosificadora del acelerador: alternativa La bomba de diafragma de pistón tiene resistencia a altas temperaturas, resistencia a la erosión y resistencia a la abrasión, con una alta precisión de medición y su velocidad se puede regular de forma continua. Características del sistema de inversión controlado electrónicamente: baja presión de bombeo y alta velocidad de inversión, que reducen el impacto de la inversión y la responsabilidad del operador. intensidad laboral; dos circuitos hidráulicos separados hacen que el suministro de aceite del sistema sea más estable; la operación se vuelve simple y confiable a través del control preciso del PLC, que aumenta la velocidad de inversión del cilindro de giro mientras reduce el impacto de inversión, al mismo tiempo, se acelera la acción instantánea de la inversión del cilindro grande, lo que hace que el cilindro de concreto se vuelva sustancial, aumentando la continuidad del suministro de materiales. y realizando una descarga uniforme.

	Artículo	Unidad	Parámetro
Bomba de concreto	Máx. volumen teórico de pulverización de hormigón	m³/h	8
	Máx. presión de entrega teórica	MPA	7
	Máx. frecuencia de entrega	Tiempos/min	dieciséis
	Tipo de válvula de distribución		válvula de tubo S
	Especificación del cilindro de aceite principal: diámetro del cilindro/diámetro de la función × carrera	milímetros	Φ140×1200
	Diámetro del cilindro de entrega	milímetros	Φ100
	Altura de la tolva	milímetros	1140 mm
Sistema de poder	Modelo de motor		1004-4 ROBO
	Fuerza	kilovatios	56
	Tensión nominal	V	24 VCC (2*12 V, 110 Ah)
	Velocidad nominal	rpm	2200
	Depósito de combustible	l	70
Sistema hidráulico	Tipo de circuito de aceite hidráulico		Circuito abierto
	Presión máxima de aceite del sistema principal	MPA	25
	Volumen del tanque de aceite hidráulico	l	200
Otros parámetros	Máx. diámetro de piedra	milímetros	≤15 Cuando se pulveriza
	Diámetro interior de la tubería	milímetros	F57
	Dimensión límite	milímetros	450015001550
	Peso	kg	2300
	Velocidad de remolque	kilómetros por hora	≤8

Tecnología:
use una válvula S para cambiar la dirección, para el transporte de concreto de piedra fina. Válvula S de buen sellado, instalada con un anillo flotante resistente al desgaste. Componentes de aleación de alta calidad resistentes al desgaste para una larga vida útil. Alta presión de entrega para la demanda de proyectos de gran altura y larga distancia. Doble circuito. Sistema hidráulico de circuito abierto, que garantiza una velocidad de cambio de dirección rápida y un sistema de enfriamiento de aire de alta eficiencia, sin dependencia del suministro de agua externo. Con función de rebombeo para una construcción suave y una mejor accesibilidad. Sistema de lubricación automática para una larga vida útil. Sistema PLC para garantizar el mejor rendimiento de control eléctrico. Equipado con control remoto con cable. , fácil de operar
Areas de aplicación:
La bomba de hormigón proyectado de hormigón húmedo SAINTYOL DAWIN Machinery se basa en logros técnicos pioneros. Continúan investigando y desarrollando nuevas tecnologías, ¡y lo han estado haciendo durante muchos años! Son el equipo de iniciativa nacional para el transporte de hormigón de piedra fina y obtuvieron dos patentes nacionales.·Transporte de hormigón de piedra fina ·Construcción de calefacción por suelo radiante·Construcción de túneles y subterráneos·Mortero transporte · Se utiliza como bomba de pulverización cuando se instala con equipo de pulverización incidental, para hormigón, mortero, material refractario y pulverización de suelos verdes. La bomba de hormigón proyectado de hormigón húmedo DSPJ08-07-56 se aplica para transporte de gran altura, construcción de ferrocarriles, túneles, puentes y aplicaciones especiales, hidráulicas. energía, minería y defensa nacional. SAINTYOL DAWIN Machinery es una empresa especializada en la investigación, diseño y producción de maquinaria de construcción desde hace casi 20 años. Proporcionamos la solución más razonable según la demanda especial de diferentes clientes. Nuestros principales productos para maquinaria de construcción son los siguientes: hormigoneras, plantas dosificadoras de hormigón, hormigoneras diésel, bombas de hormigón, arena, etc. Con varias bases de investigación y producción en China, podemos brindar un potente servicio técnico y maquinaria de alta calidad a clientes de todo el mundo.

¡Nosotros nos encargamos de tu pedido!

1. El mejor fabricante del norte de China.

2. Una fábrica con más de 20 años de experiencia.

3. Trabajo en equipo profesional de cada proceso.

4. Precio competitivo y calidad perfecta.

5. Servicio postventa eficiente.
Respuestas de maquinaria SAINTYOL DAWIN:

P:¿Cuántos tipos de bombas de hormigón de remolque tienes?
A:Disponemos de todo tipo de bombas de hormigón como modelos pequeños con capacidad 20,25, 30,40m3/h, modelos medianos con capacidad 40, 50m3/h, modelos grandes con capacidad 60, 803/h.

P:¿Tiene brazos de colocación de concreto que puedan funcionar junto con una bomba de concreto?
A:Sí, tenemos las siguientes series.
1: Plumas de colocación de hormigón tipo araña mecánica manual de 13/15/17 m
2: 13/15/17 Plumas de colocación de hormigón tipo araña hidráulicas móviles
3: Plumas de colocación de concreto para trepar por el pozo del elevador y tipo de piso de 28/32 m (columna tubular)
4: 21/24/28/32 Plumas de colocación de hormigón para trepar al pozo del ascensor (sección del mástil)

P:¿Cuál es la configuración?
A:Para la exportación, la mayoría de los componentes son de marcas mundialmente famosas como LOVOL, DEUTZ, Siemens, Rexroth, Kawasaki, Omron, LG, Eaton, Manuli, Parker, etc. La configuración se puede personalizar según los requisitos del cliente.

P:¿Hay un ingeniero disponible para capacitación y servicio posventa?
A: Sí, nuestro equipo de ingenieros en el extranjero está disponible para el servicio en el extranjero. Algunos ingenieros hablaban inglés.
Servicio postventa
1.Puede disfrutar del servicio de por vida después de comprar nuestros productos.
2.Capacitación gratuita del operador.
3. Bajo la condición de que los cimientos, fuentes de agua, fuentes de energía, agregados, alojamiento
equipo, personal auxiliar está listo. Los ingenieros están disponibles si lo necesita.
4. Se proporcionará una cantidad determinada de herramientas estocásticas durante la entrega de los productos.
5.Dentro de las 48 horas, el servicio estará disponible según las diferentes regiones después de la recepción.
el telefono.
6. Para productos exportados, nuestra empresa envía al constructor para ayudar a operar y
Equipos de gestión, tiempo según sus necesidades. La tarifa relacionada se realizará
por los compradores.
7. Proporciona rápidamente los accesorios según las demandas de los usuarios, las manijas para el usuario envían
para enviar.
8. La pérdida de todos los productos (piezas de fácil desgaste no incluidas) causadas por factores no humanos será
Gratis durante medio año.
9. Proporciona el servicio de asesoría tecnológica según sea necesario.
10. Por favor contácteme vía telefónica cuando tenga algún problema con la planta.
